產品概述

    隨著內河航運的快速發展，內河船舶流量逐步增大，船舶違法違規行為直接威脅內河水上交通安全，已成為內河水上交通安全的“頭號殺手 ”。毫米波雷達具有體積小、檢測精準、 目標分辨率高等特點，且不受雨霧等天氣影 響，即使無光的黑夜、下雨等環境也能無障礙正常探測，穩定輸出目標角度、距離、 速度等方位信息，可以全天時、全天候檢測水上船舶的違法違規行為，及時發出警報，有力保障了內河水上交通安全，在水域航測應用上扮演著越來越重要的角色。CVC-W1500X是自主研發的智能區域水域航測雷達，該產品采用先進的 MIMO 及信號處理技術， 測量距離遠、性能穩定，可以廣泛應用于橋梁防撞、航道卡口、內河禁捕魚監控、港口碼頭、海 洋牧場、海上平臺、海上風電等有強烈需求的安防場景，為保障區域的安全提供了強有力的支撐。產品可以顯著提高區域安全性能，降低防護人員的工作負擔。CVC-W1500X水域航測雷達通過持續發射扇形的電磁波，計算每個分辨單元的反射信 號，判斷前方是否有運動目標，并精準檢測入侵目標距離、角度、速度等信息；利用基于機器學習的分類以及環境感知技術，可以準確濾除水雜波噪聲，剔除水波誤報。

產品特性

. 智能：雷達采用 24GHz ISM 頻段，FMCW 調制技術，智能算法，主動學習適應環境；

. 立體：雷達視頻技術融合，打造立體防護體系，識別監視區域內運動入侵目標；

. 主動：雷達發射電磁波束，接收目標反射回波進行探測，主動連續，長期穩定工 作，并提供目標距離、角度、速度、類別、信噪比等方位信息顯示， 目標運動軌 跡顯示；

. 精確度高：采用多天線接收陣列，DBF 數字波束合成、2FFT、粒子濾波、JIPDA 等多項先進的數字信號處理技術，測角、測距精度高， 目標檢測率＞99%；

. 跟蹤速度范圍廣：最低 0.5m/s、最高 120km/h 也能穩定連續跟蹤目標、不中斷

. 多目標跟蹤：支持多目標跟蹤，32 個目標同時探測跟蹤的能力，系統支持≥10 個目標同步輸出；

. 抗干擾：適應雨、雪、霧、霾、沙塵等各種惡劣天氣，最大限度杜絕漏報，消除 誤報；

. 環境適應：智能算法、主動學習，有效剔除樹木等虛警。可根據不同場景特性， 一鍵選擇不同場景下雷達算法，使雷達能更高效的匹配應用；

. 視覺導引：支持一雷多球、多雷一球、多雷多球方案，雷達主動搜尋目標信息， 引導攝像頭畫面定位和持續跟蹤目標；大幅減輕人工值守壓力；

. 電子地圖：當雷達檢測到入侵目標時時，電子地圖上實時顯示運動目標信息和運 動軌跡；

. 驅離告警：支持 1 路告警信號輸出，現場聲光告警，視頻告警多種報警方式輸出；

. 系統集成靈活：支持雷達通信協議、SDK、web API 等協議及開發包，接口開放， 開發靈活；

. 供電便捷：雷達支持 12V DC 及 POE+，也可采用風光電能供電；

. 采用以太網通信接口，一體化設計部署方便，配置簡單，易操作；

. 系統支持電子地圖，開放性設計，主動兼容安防監控平臺和報警平臺；

. 雷達全封閉式設計，IP66、耐腐蝕高等級防護，非常適合室外及惡劣環境使用

產品優勢特點

. 區域航跡監視，雷達視頻融合，立體防護

. 多點智能聯動，主動跟蹤報警

. 無漏報，低誤報，穩定性高

. 現場聲光告警

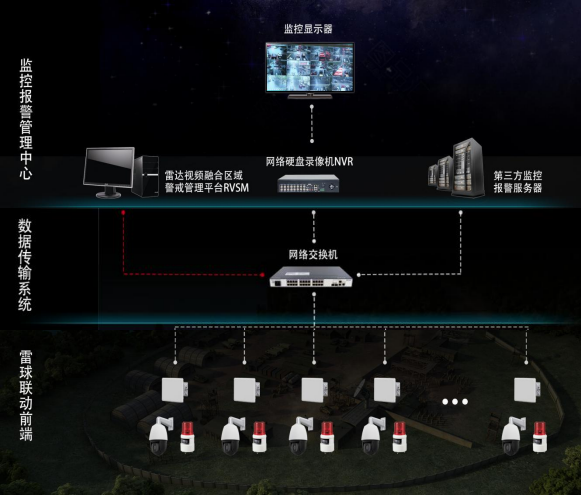

系統拓撲圖：

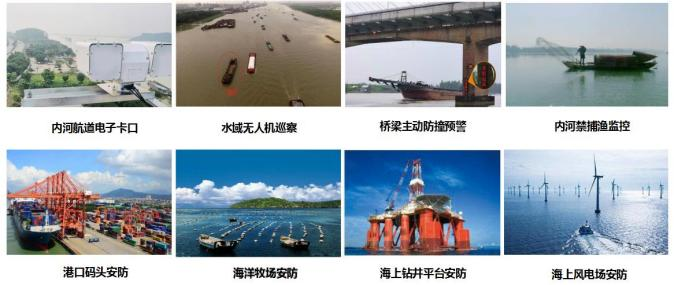

應用領域

    CVC-W1500X采用具有較高復雜度的連續調頻（FMCW）方案，較低的功耗(18W)，較 小尺寸(235*175*53.7(mm))，6m 距離分辨率，1500m 測距，輕量化設計，可滿足對探測距離、精度性能、環境適應性要求高的安防場合。

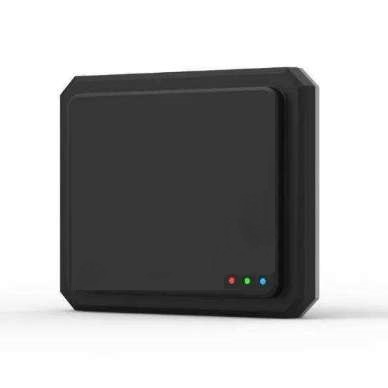

CVC-W1500X輪廓示意圖如下：

    采用先進的集成平面微帶陣列天線，收發天線各包含 10 個垂直極 化輻射單元。雷達收發天線在方位面和俯仰面均設計為窄波束，方位面-6dB 波束 寬度約為 90 ° , 俯仰面-6dB 波束寬度約為 13 ° , 收發天線均采用泰勒算法對天 線方向圖進行低副瓣綜合。天線低副瓣設計使雷達不容易受水面雜波和主波束外目標的干擾，能夠顯著提高雷達探測目標的信噪比。為方便客戶開發測試， 雷達提供標準以太網 RJ45（支持通信協議、 SDK、API 等協議）可以快速與上位機或者其他平臺集成，節省用戶的配置使用時間；另外提供 1 路 IO 輸出，可使得雷達在前端即可觸發聲光報警器，無需后臺調度。
